GerbView
Gerber Viewer and Converter
GerbView 是一个高级但易于使用的应用程序，可让您查看、打印和转换Gerber, ODB++, Adobe PDF, Excellon, HPGL/2及其他格式。
GerbView支持 RS-274D 和 RS-274X Gerber格式，您可以使用它将旧的Gerber文件转换为新的RS-274X扩展格式。 新的扩展的Gerber 格式包含嵌入式孔径信息，使用此格式将使PCB制造过程中发生错误的风险降到最低。
借助GerbView的 PDF到CAD 功能，您可以将Adobe PDF文件转换为Gerber或Autodesk DXF。

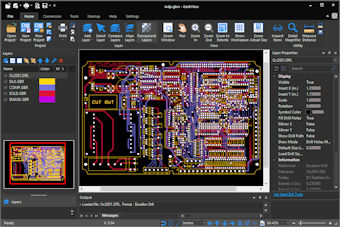

Gerbview 将在屏幕或硬拷贝上可视化您的设计。 您不再需要等待原型电路板才能看到您的真实设计。 使用准确的测量和查询工具来检查孔径、工具、距离等。
在GerbView中，您使用的工作空间可以包含一个或多个受支持格式的文件。 可以保存该工作空间以备后续使用。保存的工作空间将链接到您的设计文件，因此只需重新加载工作空间文件即可查看整个设计。

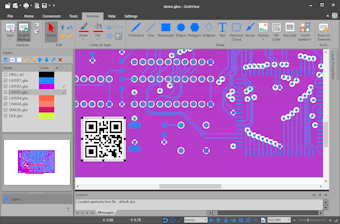

可以将诸如文本，条形码，箭头，线条，图像，椭圆和多边形之类的标记元素添加到工作空间中。 所有标记元素都可以融入并成为Gerber图层的一部分。您可以使用此功能轻松地将例如文本或条形码图像添加到图层。
GerbView可以将您的Gerber，HPGL / 2和Excellon文件转换为Autodesk DXF，Autodesk DWF，Adobe PDF和其他格式。
您可以组合几个不同的加载层并创建多层PDF，DXF或DWF文件。
如果格式支持，您还可以将选定的图层转换为多页文件，其中每个图层将是一个单独的页面。
有关更多信息，请参见下方的完整格式列表。
GerbView可以栅格化单个文件或整个工作空间，并保存为一个受支持的栅格格式。
您可以按比例或以实际尺寸打印。支持所有基于Windows的绘图仪和打印机。海报模式，也称为平铺页面，可用于在例如几个较小的A4 / Letter页面上打印大型设计和图纸。
主要特征
- 查看、打印、标记和转换Gerber、Adobe PDF、Excellon、ODB ++和HPGL / 2（PLT）。
- 将您的Gerber、Excellon、ODB ++和HPGL / 2文件转换为Autodesk DXF、Adobe PDF和其他格式。
- 从RS-274D转换为RS-274X，称为扩展Gerber格式。
- 将您的PDF文件转换为Gerber RS-274X、HPGL / 2或DXF。
- 将多个Gerber文件转换为多层PDF，DWF或DXF文件。在此处阅读有关创建分层PDF文件的更多信息。
- 使用扩展Gerber（RS274-X）、PDF、DXF、SVG或其他格式将ODB ++转换为分层PDF或单个文件。
- 支持Gerber X2文件和pads属性。
- 使用文本、图像、二维码、条形码、符号、线、多边形和其他形状添加标记，也称为注释。
- 使用标记烧屏功能将标记元素转换为本地Gerber数据。
- 比较Gerber图层并显示差异。
- 从已加载的Gerber文件中删除选择的项目。
- 根据光圈选择和用法删除项目。
- 通过使用或单独选择来更换Gerber光圈。
- 报告一层或所有层的光圈使用情况。
- 包括命令行转换和打印。
- 在Gerber、ODB ++、HPGL / 2和Excellon文件中查询实体信息。
- 测量距离、面积和周长，使用或不使用快速便签本及追踪均可。
- 支持公制和英制单位。
- 列出并搜索ODB ++文件中的组件。
- 突出显示Gerber和ODB ++文件中的选定aperture。
- 将不同格式的文件添加到单个工作空间。
- 工作空间中文件的数量没有限制（仅受内存限制）。
- 可以分别设置所有已加载文件的可见性，旋转，缩放，镜像和位置。
- 将显示内容的一部分复制到剪贴板，然后粘贴到另一个Windows应用程序中。
- 使用鼠标滚轮进行CAD样式的缩放和平移操作。
- 对用户定义的页眉和页脚进行打印
- 彩色或黑白打印。
- 缩放或适合纸张打印。
- 完整的打印预览。
- 海报模式，用于在打印大格式的图纸（例如多个A4纸页面）
- 打印到所有Windows支持的绘图仪和打印机设备。
- 将整个工作区或单个文件转换为栅格格式。支持的格式包括
TIFF, CALS, Adobe PDF, Windows BMP, PNG 和JPEG。 - 可定制的用户界面，带有主题选择。
GerbView可以加载以下格式：
- Gerber RS-274D (标准 Gerber)
- Gerber RS-274X (拓展 Gerber)
- Gerber X2
- Adobe PDF 1 2
- ODB++ (zip and tgz)
- Excellon钻取格式
- Autodesk DXF
- HPGL, HPGL/2 和 HP RTL
- TIFF
- JPEG
- PNG
- CALS
- BMP
1. GerbView不支持仅包含栅格的PDF文件，例如扫描的图形。
2.对于多页PDF文件，每页都可以作为单独的图层导入。
3.每个文件将作为图层加载-您可以单独或组合查看、打印和转换图层。
GerbView可以转换为以下格式：
- Gerber RS-274X
- Autodesk DXF 1
- Autodesk DWF 1 2
- Adobe PDF 1 2
- Adobe PDF/A 1 2
- Adobe Postscript
- CALS Type 1
- CGM Binary
- JPEG
- PLT (HPGL/2) 2
- PNG
- 可缩放矢量图形(SVG)
- 标记图像文件格式(TIFF)
- WebP 图像格式
- Windows BMP
- Windows图元文件
- Windows 增强型图元文件
1.您可以加载多个文件并转换为这种格式的单个多层文件：
2. 您可以加载多个文件并转换为这种格式的单个多页文件。
支持的操作系统：
- Windows XP SP 3 32 bit
- Windows Vista, 32 and 64 bit
- Windows 7, 32 and 64 bit
- Windows 8, 32 and 64 bit
- Windows 8.1, 32 and 64 bit
- Windows 10, 32 and 64 bit
- Windows Server 2008
- Windows Server 2012
- Windows Server 2016
- Windows Server 2019
- 支持终端服务器和Citrix
下载 GerbView
下载的产品将以评估模式运行30天。
如果您要在此期限之后继续使用该产品，则需要购买许可证。
