Software Companions XML 标记文件说明

使用文本编辑器可以轻松创建Software Companions XML标记格式。您也可以从ViewCompanion导出XML文件。
使用这种格式，您可以轻松地从头开始创建自己的自定义标记文件。
在 ViewCompanion 中，在命令行转换和打印过程中，您可以结合使用XML格式的标记文件和命令行 参数 /lxml。 您也可以使用“Add From File”菜单命令从应用程序内部加载XML标记文件，或者在批量转换过程中进行添加。
如果您使用的是 scViewerX ，则可以使用 MarkupAddFromFile 方法加载XML标记文件。 要加载内存中已经存在的XML数据，可以使用 MarkupCreateFromXML 。
Software Companions XML标记文件的默认扩展名是.scmx ，但是也可以使用.xml。

文件格式规范

该文件必须以以下标头开头：

当前仅支持UTF-8编码。
然后是标题和元素部分。
完整的示例XML标记文件如下所示：

该xml标记文件定义了一个文本元素。文本中心位置处于文档宽度的50％和文档高度的50％。
标记坐标系原点始终位于图形的左下角。
坐标单位可以是毫米，英寸或用本机（1016 DPI）值给出。
所有颜色值均以十六进制表示法编码为红色，绿色和蓝色强度（HTML标准-#RRGGBB）。
“层”部分定义了两个层。
您将在下面找到有关不同部分说明的更多信息。

标头部分

这一部分包括对所有标记元素都十分常见的设置。
本节中的可用条目是：

Unit

接受的值：

此元素是必需的。

图层部分

本节包含标记层定义。每层定义可以具有三个不同的属性。
定义的第一个图层的索引为0，下一个索引的索引为1，依此类推。定义元素时将使用图层索引。

有关每层的属性说明如下：

示例层定义

此示例xml定义将创建一个名为“Markup Layer 1”的层，其默认颜色为蓝色，并且该层将可见并启用。
请注意，“图层”部分是可选的，仅当您要添加一层以上的标记时才需要。

元素部分

本节包含一个或多个元素条目。
请查看下方有关可用元素类型的说明。

元素部分

每个元素部分都定义一个新的标记元素，也称为注释或评论。
一些关键字对于所有元素类型都是通用的，而某些则是特定于类型的。
下表中列出了所有元素类型的通用关键字。

箭头元素

除了常用关键字之外，箭头元素还需要以下关键字：

示例箭头元素xml定义：

<element>
   <type>Arrow</type>
   <layer>0</layer>
   <page>0</page>
   <color>#FF0000</color>
   <arrowhead>2</arrowhead>
   <arrowsize>5</arrowsize>
   <linewidth>0.3</linewidth>
   <points>
      <point x='100' y='100'/>
      <point x='150' y='150'/>
      <point x='200' y='150'/>
   </points>
</element>

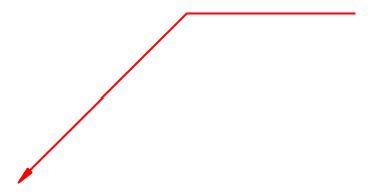

此xml数据将创建以下箭头：

条形码标记元素

创建条形码元素。请注意，如果以后保存标记，条形码元素将另存为符号元素。
除常见关键字外，条形码元素定义还使用以下关键字：

圆元素

除了常用关键字，圆（circle）元素还需要以下关键字：

样本圆元素xml定义：

<element>
   <type>Circle</type>
   <layer>0</layer>
   <page>0</page>
   <center x="50%" y="40"/>
   <radius>50</radius>
   <color>#FF0000</color>
   <fillcolor>#FFA0A0</fillcolor>
   <fillstyle>1</fillstyle>
   <linewidth>1.0</linewidth>
   <transparent/>
</element>

此xml定义将创建下面这样的圆：

椭圆元素

除了常用关键字之外，椭圆元素还使用以下关键字：

示例椭圆元素xml定义：

<element>
   <type>Ellipse</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='80' x2='200' y1='10' y2='110'/>
   <color>#FF0000</color>
   <fillcolor>#FFCCFF</fillcolor>
   <fillstyle>1</fillstyle>
   <linewidth>1.0</linewidth>
   <transparent/>
</element>

此xml数据将创建以下椭圆：

擦除多边形区域

定义要使用多边形隐藏（擦除）的区域。此功能也称为抹去。
除常见关键字外，“擦除多边形区域”元素还需要以下关键字：

示例擦除多边形区域元素xml定义：

当用于示例文件时，此xml数据将擦除多边形区域，如下所示compare_revA.plt:

加载xml标记之前

加载xml标记之后

删除矩形区域

使用矩形定义要隐藏（擦除）的区域。此功能也称为抹去。
除常用关键字外，“擦除矩形区域”元素还需要以下关键字：

擦除矩形区域元素xml定义的示例：

当用于示例文件时，此xml定义将擦除矩形区域，如下所示：compare_revA.plt:

加载xml标记之前

加载xml标记之后i

橡皮擦

定义一条多义线，该多义线将擦除/隐藏工程图内容。这在ViewCompanion中被称为徒手擦除器（freehand eraser）。
定义的折线将使用当前背景色和 linewidth 设置定义的宽度绘制。
除了常用关键字之外，橡皮擦元素还需要以下关键字：

关键字	说明
points	在本节中，折线中的每个点包含一个点条目。每个点都用x和y属性定义。 请参见下面的xml定义，以了解如何描述点条目。

对橡皮擦元素xml定义的示例：

<element>
   <type>Eraser</type>
   <layer>0</layer>
   <page>0</page>
   <linewidth>5.0</linewidth>
   <points>
      <point x='150' y='190'/>
      <point x='150' y='290'/>
      <point x='200' y='290'/>
      <point x='200' y='265'/>
      <point x='175' y='265'/>
      <point x='175' y='215'/>
      <point x='200' y='215'/>
      <point x='200' y='190'/>
   </points>
</element>

---

线元素

除了常用关键字之外，线元素还使用以下关键字：

关键字	说明
boundary	为创建的线定义边界。使用四个属性定义边界。 这些属性的名称为：x1，y1，x2和y2。 示例边界条目：<boundary x1='80' x2='180' y1='10' y2='110'/>. 该线将在x1，y1和x2，y2之间绘制。
color	定义元素的线条颜色。
linewidth	定义线的宽度。宽度是使用活动单位定义的。该条目是可选的。
linestyle	定义用于线条的线条样式。该条目是可选的。

示例行元素xml定义：

<element>
   <type>Line</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='80' x2='180' y1='10' y2='110'/>
   <color>#00FF00</color>
   <linewidth>1.0</linewidth>
   <linestyle>0</linestyle>
</element>

此xml定义将创建以下线条：

---

图片元素

除了常用关键字之外，图片元素还使用以下关键字：

关键字	说明
center	图片中心坐标。通过将x和y设置为文档范围的某个百分比或使用绝对值来定义中心坐标。 用法示例： <center x="50%" y="50%"/> 添加图片居中于文档中心。 <center x="50%" y="50"/> 在页面底部上方50毫米处添加图片且水平居中。
size	使用当前文档范围的百分比或使用绝对值来设置图片的尺寸。 如果未指定尺寸，则将使用实际图像尺寸，具体取决于图像文件的dpi（分辨率）。 使用两个名为w和h的属性定义尺寸。 示例定义： <size w="10%" h="10%"/> 添加图片，宽度为文档页面宽度的10％，高度为文档页面高度的10％。 <size w="40" h="40"/> 添加宽度和高度为40个单位的图片。
filename	图片文件的完整路径将作为标记元素添加。 请注意，必须使用双反斜杠（\\）或单斜杠（/）。 如果图片文件与XML文件位于同一文件夹中，则只需包含文件名。

示例图片元素xml定义：

<element>
   <type>Picture</type>
   <layer>0</layer>
   <page>0</page>
   <center x="50%" y="50%"/>
   <size w="25%" h="10%"/>
   <filename>logo.jpg</filename>
</element>

此xml定义将添加以下图片：

---

多边形元素

除了常用关键字之外，多边形元素还需要以下关键字：

关键字	说明
points	在本部分中，多边形中的每个点包含一个点条目。每个点都用x和y属性定义。 请参阅下面的多边形元素定义，以了解如何描述点条目。
color	定义要用于元素的线条颜色。
fillcolor	定义元素的填充颜色。
color	定义元素的轮廓颜色。
linewidth	定义轮廓的宽度。宽度是使用活动单位定义的。该条目是可选的。
fillstyle	定义要用于元素的填充样式。该条目是可选的。

多边形元素xml定义的示例：

<element>
   <type>Polygon</type>
   <layer>0</layer>
   <page>0</page>
   <color>#FF0000</color>
   <fillcolor>#CCFFCC</fillcolor>
   <linewidth>0</linewidth>
   <fillstyle>1</fillstyle>
   <points>
      <point x='10' y='10'/>
      <point x='20' y='20'/>
      <point x='30' y='10'/>
      <point x='20' y='0'/>
   </points>
</element>

此xml定义将创建以下4点多边形：

---

折线元素

除常用关键字之外，折线元素还需要以下关键字：

关键字	说明
points	在本节中，折线中的每个点包含一个点条目。每个点都用x和y属性定义。 请参见下面的折线元素定义，以了解如何描述点条目。
color	定义元素的线条颜色。
fillcolor	定义元素的填充颜色。
color	定义元素的轮廓颜色。
linewidth	定义折线的宽度。宽度是使用活动单位定义的。该条目是可选的。
linestyle	定义用于轮廓的线型。该条目是可选的。

对折线元素xml定义的示例：

<element>
   <type>Polyline</type>
   <layer>0</layer>
   <page>0</page>
   <color>#FF0000</color>
   <linewidth>0.5</linewidth>
   <points>
      <point x='10' y='10'/>
      <point x='15' y='15'/>
      <point x='20' y='10'/>
      <point x='25' y='15'/>
   </points>
</element>

此xml定义将创建以下折线：

---

矩形元素

除了常用关键字之外，矩形元素还需要以下关键字：

关键字	说明
boundary	为创建的矩形定义边界。 使用四个属性定义边界。这些属性的名称为：x1、y1、x2 和y2。 示例边界条目：<boundary x1='80' x2='180' y1='10' y2='110'/>
fillcolor	定义元素的填充颜色。
color	定义元素的轮廓颜色。
linewidth	定义轮廓的宽度。宽度是使用活动单位定义的。该条目是可选的。
fillstyle	定义元素的填充样式。该条目是可选的。

矩形元素xml定义示例：

<element>
   <type>Rectangle</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='10' x2='100' y1='110' y2='200'/>
   <color>#0000FF</color>
   <fillcolor>#00CCFF</fillcolor>
   <fillstyle>1</fillstyle>
   <linewidth>0</linewidth>
   <transparent/>
</element>

左侧的xml数据将创建以下矩形：

---

修订云元素

除了通用关键字，修订云元素还需要以下关键字：

关键字	说明
boundary	为创建的修订云定义边界。使用四个属性定义边界。 这些属性的名称是： x1、y1、x2 和y2。 示例边界条目：<boundary x1='80' x2='180' y1='10' y2='110'/>
fillcolor	定义元素的填充色。
color	定义元素的轮廓色。
linewidth	定义轮廓的宽度。宽度是使用活动单位定义的。该条目是可选的。
fillstyle	定义元素的填充样式。该条目是可选的。
arclimit	设置用于创建修订云的每个圆弧的最大半径大小。该条目是可逆的。

修订云元素xml定义的示例：

<element>
   <type>Revision Cloud</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='50' x2='150' y1='210' y2='250'/>
   <color>#FF0000</color>
   <fillstyle>0</fillstyle>
   <linewidth>3</linewidth>
   <transparent/>
</element>

此xml定义将创建以下修订云：

---

圆角矩形元素

除了常用关键字之外，圆角矩形元素还需要以下关键字：

关键字	说明
boundary	为创建的圆角矩形定义边界。使用四个属性定义边界。 这些属性的名称为：x1、y1、x2和y2。 示例边界条目: <boundary x1='80' x2='180' y1='10' y2='110'/>
fillcolor	定义元素填充色。
color	定义元素轮廓色
linewidth	定义轮廓的宽度。宽度是使用活动单位定义的。该条目是可选的。
fillstyle	定义元素的填充样式。该条目是可选的。

示例矩形元素xml定义：

<element>
   <type>Rounded Rectangle</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='50' x2='90' y1='50' y2='60'/>
   <color>#FF0000</color>
   <fillcolor>#CCCCCC</fillcolor>
   <fillstyle>1</fillstyle>
   <linewidth>2</linewidth>
   <transparent/>
</element>

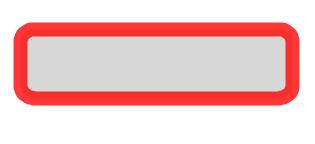

此xml定义将创建以下元素：

---

橡皮图章元素

橡皮图章元素定义方法除常用关键字外，还使用以下关键字：

关键字	说明
center	使用文档范围的百分比或使用绝对坐标来定义橡皮图章的中心点。中心点是使用两个属性定义的，它们分别命名为x和y。 示例定义： <center x="50%" y="50%"/> 这会将图章放置在文档页面的中心。 <center x="100" y="100"/> 这将使图章的中心距页面左部100毫米，距页面底部100毫米。
size	以当前文档页面范围的百分比或绝对值设置橡皮图章的范围。使用两个名为w和h的属性定义范围。 示例定义： <size w="20%" y="10%"/> 这将创建一个宽度等于文档页面宽度20％，并且高度将是文档页面高度10％的图章。 <size w="80" y="20"/> 这将创建一个宽度为80单位，高度为20单位的图章。
backcolor	定义图章背景色。
textcolor	定义用于图章文本的颜色。
text	图章文本
font	定义用于图章文本的字体。 字体是使用几种不同的属性定义的，它们每个都对应于Windows LOGFONT定义。 支持以下字体属性： height-与LOGFONT lfHeight相同。 请注意，该值将被重新计算。 方向-与LOGFONT lfOrientation相同。 重量-与LOGFONT lfWeight相同。 斜体-与LOGFONT lfItalic相同。 下划线-与LOGFONT lfUnderline相同。 删除线-与LOGFONT lfStrikeout相同。 字符集-与LOGFONT lfCharset相同。 outprecision-与LOGFONT lfOutPrecision相同。 clipprecision-与LOGFONT lfClipPrecision相同。 quality-与LOGFONT lfQuality相同。 pitch-与LOGFONT lfPitchAndFamily相同。 facename-与LOGFONT lfFaceName相同 示例字体定义: <font italic='1' facename='Times New Roman'/>
linewidth	定义轮廓的宽度。宽度是使用活动单位定义的。该条目是可选的。

橡皮图章元素定义示例：

<element>
   <type>Rubber Stamp</type>
   <layer>0</layer>
   <page>0</page>
   <center x="50%" y="50%"/>
   <size w="20%" h="10%"/>
   <text>Draft</text>
   <textcolor>#FF0000</textcolor>
   <backcolor>#FFCCCC</backcolor>
   <font italic='0' facename='Times New Roman'/>
   <transparent/>
</element>

左侧的xml数据将创建以下橡皮图章：

---

形状元素

shape元素除了常用关键字外，还需要以下关键字：

关键字	说明
center	通过将x和y设置为文档范围的百分比或绝对值来定义中心坐标 用法示例： <center x="50%" y="50%"/> 添加以文档中心为中心的形状。 <center x="50%" y="40"/> 在页面底部上方40毫米处添加图片且水平居中。
shapetype	预定义的形状类型之一： 已批准/选中标记 驳回
shapesize	形状元素的大小（以当前单位为单位）。

形状元素定义示例：

<element>
   <type>Shape</type>
   <page>0</page>
   <center x="50%" y="50%"/>
   <shapetype>0</shapetype>
   <shapesize>10</shapesize>
</element>

此xml定义将在文档中添加以下符号：

---

符号标记元素

除了常见关键字，symbol元素还需要以下关键字：

关键字	说明
boundary	D为创建的符号定义边界。使用四个属性定义边界。这些属性的名称为：x1、y1、x2和y2。 边界条目示例：<boundary x1='100' x2='150' y1='200' y2='250'/>
symbollibrary	要使用的符号库的名称。
symbolname	要使用的符号名称。

符号元素定义示例：

<element>
   <type>Symbol</type>
   <layer>0</layer>
   <page>0</page>
   <boundary x1='100' x2='150' y1='100' y2='150'/>
   <symbollibrary>Sample</symbollibrary>
   <symbolname>Copyright</symbolname>
</element>

此xml定义将在文档中添加以下符号：

本示例中使用的示例符号库包含在ViewCompanion安装中。

---

文字标记元素

除了通用关键字，text元素还需要以下关键字：

关键字	说明
center	文字中心坐标。文本中心坐标是通过将x和y设置为文档范围的百分比或绝对坐标来定义的。 用法示例： <center x="50%" y="50%"/> 这将以文档中心为中心添加文本。 <center x="100" y="20"/> 这将在距页面左侧100毫米、距页面底部20毫米处添加文本。
insertx	文本插入x坐标。该值是水平文本原点的绝对坐标。 您可以如上所述使用文本中心，也可以将insertx与inserty一起使用以定义文本原点。
inserty	文字插入y坐标。该值是垂直文本原点的绝对坐标。 您可以如上所述使用文本中心，也可以将insertx与inserty一起使用以定义文本原点。
alignment	对齐设置定义要插入的文本的原点。 请注意，此设置只能与insert和insert关键字一起使用。 可以使用以下值： 原点是文本的中心。 原点在文本的左上方。 原点在文本的左下方。 原点在文本的右下角。 原点在文字的右上方。
rotation	文字旋转度数。
textcolor	定义用于文本的颜色。
text	要显示的文本字符串。
font	定义用于文本的字体。 字体是使用几种不同的属性定义的，它们每个都对应于Windows LOGFONT定义。 支持以下字体属性： height-与LOGFONT lfHeight相同。 width-与LOGFONT lfWidth相同。 方向-与LOGFONT lfOrientation相同。 重量-与LOGFONT lfWeight相同。 斜体-与LOGFONT lfItalic相同。 下划线-与LOGFONT lfUnderline相同。 删除线-与LOGFONT lfStrikeout相同。 字符集-与LOGFONT lfCharset相同。 outprecision-与LOGFONT lfOutPrecision相同。 clipprecision-与LOGFONT lfClipPrecision相同。 质量-与LOGFONT lfQuality相同。 pitch-与LOGFONT lfPitchAndFamily相同。 facename-与LOGFONT lfFaceName相同。 字体定义示例<font italic='1' facename='Times New Roman'/>

文本元素定义示例：

<element>
   <type>Text</type>
   <layer>0</layer>
   <page>0</page>
   <center x="50%" y="50%"/>
   <textcolor>#FF0000</textcolor>
   <text>This is a text</text>
   <rotation>45</rotation>
   <font height='10' facename='Times New Roman'/>
</element>

左侧的xml数据将创建以下文本元素：

---

线条和填充样式值

线型

可以使用以下值之一定义线型
0 实线。
1 虚线。
2 点线。
3 点划线。
4 双点划线。

填充方式

填充方式可以具有以下值之一：
0 轮廓（无填充）
1 实线填充
2 水平舱口
3 垂直舱口
4 阴影
5 对角
6 对角阴影线
